变压器特高频局部放电定位解决方案

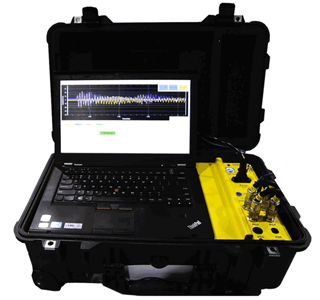

TR60变压器局部放电检测与定位仪

      全球首款基于UHF特高频技术的变压器局部放电检测与定位仪。不仅能够检测变压器内部的局部放电缺陷，更能实现多个放电源的自动精确定位，使其性能遥遥领先于其他同类产品。

装置概述

      TR60变压器局部放电检测与定位仪是目前国际上唯一一款实现变压器内部绝缘局部放电精确定位的带电检测装置，通过安装在变压器箱体上的4只特高频传感器，实现变压器内部缺陷的检测和精确定位。

高安全性、高灵敏度的传感器

l   具有强大的传感器研发团队，制定了严格的企业标准，对传感器的各项安全参数和性能参数均做了严格规定。
l   所有传感器各项指标均通过国内外权威机构检测认证。除灵敏度远超其他同类产品外，传感器安全性能亦遥遥领先。

变压器三维建模

l   独有的变压器三维建模技术，通过对变压器内部铁芯、绕组等主要金属部件的建模，计算得到变压器内部局部放电传播路径指纹库。

l   建模完成后，软件可以模拟出变压器内部任意一点发生局部放电时，放电特高频脉冲信号到达4只传感器的传输路径。

局部放电自动检测与定位

l   具备局部放电信号自动触发、自动计算脉冲到达时间的功能。通过对比4个通道局部放电脉冲到达时刻，结合变压器建模得到的传播路径指纹库，能够直接输出每个脉冲的幅值、对应相位信息和定位信息。

l   当检测到足够多的放电脉冲后，TR60软件将直接以三维方式显示局部放电的位置、PRPD图谱及各脉冲信息。
